Что такое трубопрокатный стан? Полное руководство

А трубопрокатный станок — это система непрерывной прокатки и сварки, предназначенная для производства стальных труб и труб из плоских металлических полос. Он превращает рулоны необработанной стали в готовые, круглые или фасонные трубы с помощью точной последовательности формовочных валков, станции высокочастотной сварки и последующего оборудования для окончательной обработки — и все это на одной автоматизированной производственной линии. Трубные станы являются основным оборудованием в самых разных отраслях: от строительства и автомобилестроения до мебельной и нефтегазовой промышленности.

В этом руководстве описывается все, что вам нужно знать о трубопрокатных станках: как они работают, их основные компоненты, различные доступные типы, ключевые показатели производительности и как выбрать тот, который подходит для ваших производственных нужд.

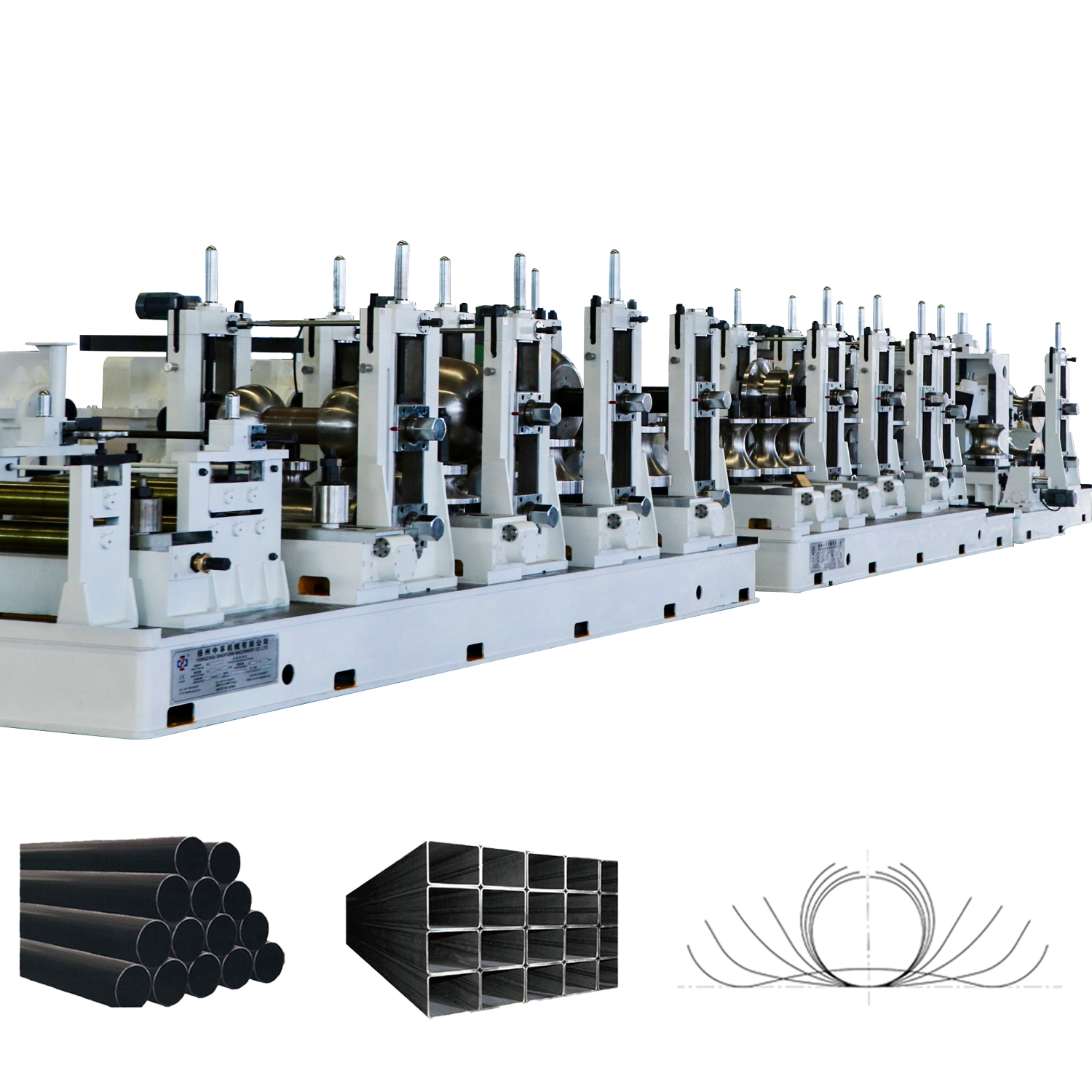

Как работает трубопрокатный стан

А tube mill machine works by continuously feeding a flat steel strip through a series of paired rollers that gradually bend the strip into a cylindrical or shaped profile, then welding the seam and sizing the tube to precise dimensions. The entire process — from raw coil to finished tube — is completed inline at speeds that can exceed 120 meters per minute on modern high-frequency lines.

Производственный процесс можно разбить на шесть основных этапов:

1. Размотка и подготовка полосы

Сырье — холоднокатаный или горячекатаный рулон стали — загружается на разматыватель. Правильный станок устраняет остаточную кривизну рулона, а накопитель ленты (петлевой или горизонтальный аккумулятор) хранит достаточно материала, чтобы обеспечить непрерывное производство, в то время как операторы соединяют конец одного рулона с головкой следующего. Вес рулонов обычно варьируется от 3 до 25 тонн в зависимости от мощности линии.

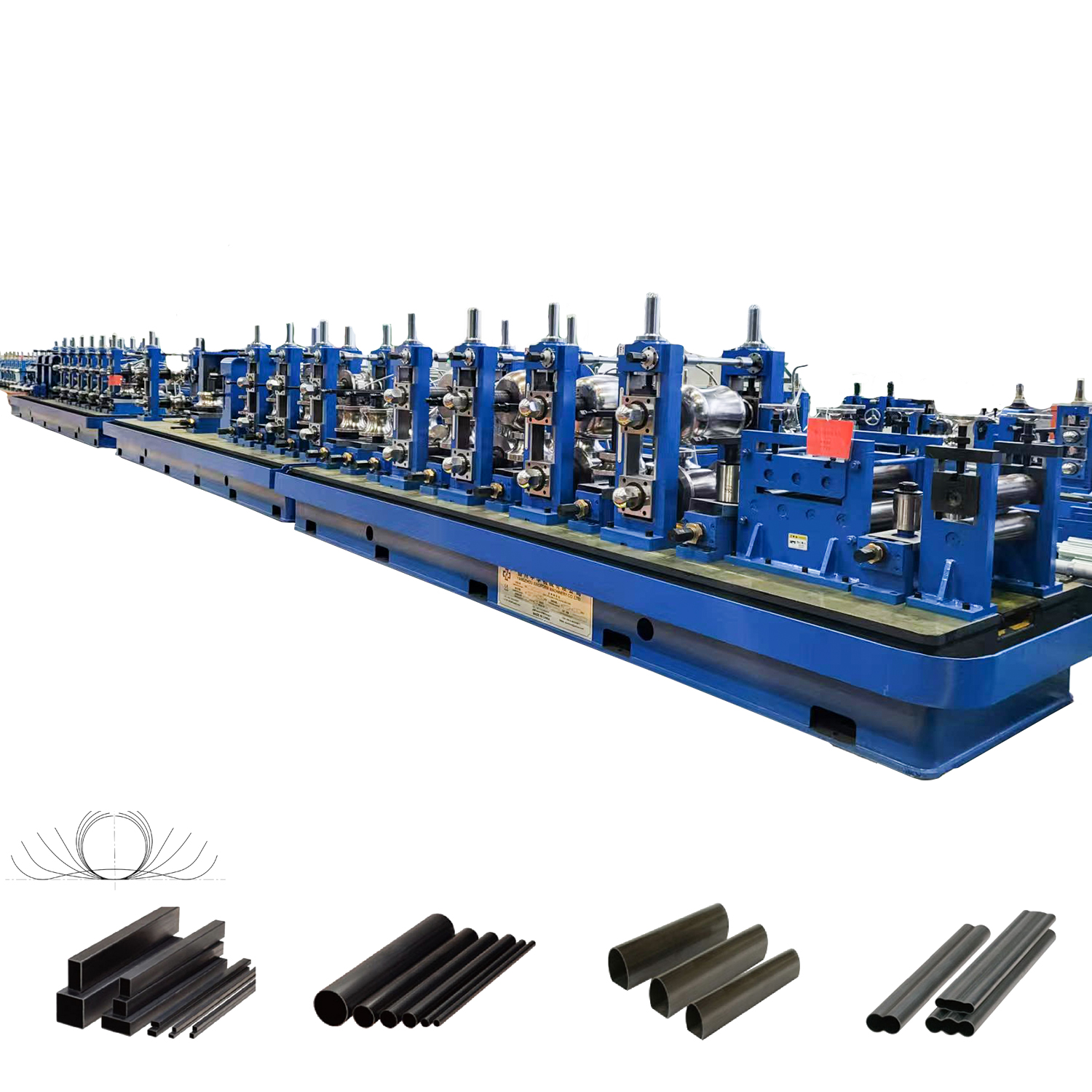

2. Формирующая секция

Это сердце трубопрокатного завода. Последовательность горизонтальных и вертикальных прокатных клетей постепенно сгибает плоскую полосу в трубу с открытым швом. Ранние пасы делают широкие повороты; последующие проходы уточняют профиль до тех пор, пока два края полосы не встретятся с контролируемым зазором — обычно 1–3 мм — непосредственно перед сварной коробкой. Количество требуемых проходов зависит от диаметра трубы и толщины стенки; линия по производству круглых труб диаметром 25–76 мм может использовать от 8 до 14 прокатных клетей.

3. Высокочастотная сварка (ВЧС).

Аs the open-seam tube enters the weld box, squeeze rolls press the two edges together while high-frequency electrical current — delivered either by contact or induction — heats the edges to forging temperature (approximately 1,300°C for carbon steel). The current flows along the edges via the skin effect and proximity effect, concentrating energy precisely where it is needed. The molten metal is extruded outward as weld flash, forming a solid-phase pressure weld with virtually no filler material. HFW is the dominant welding method in modern tube mills, replacing older TIG and submerged-arc techniques for seam-welded tubing.

4. Зачистка сварного шва

Сварной шов производит как внутренний, так и внешний засвет. Инструменты для зачистки (лезвия из закаленного карбида или быстрорежущей стали) бреют внешний буртик заподлицо с наружным диаметром трубки. На линиях, производящих конструкционные трубы или трубы, рассчитанные на давление, инструменты для внутренней зачистки также удаляют внутренний буртик, который в противном случае препятствовал бы потоку или концентрации напряжений во время изгиба.

5. Выбор размера и выпрямление

Аfter welding, the tube passes through a sizing section — several stands of precision rolls that bring the OD, wall thickness, and ovality within tolerance. Straightening rolls correct any bow or sweep. For round tube, the sizing section may be relatively short; for square and rectangular hollow sections (SHS/RHS), additional shaping passes reshape the round into the angular profile.

6. Отсечка и биение

А flying cut-off saw (cold-saw disc, friction saw, or plasma cutter for heavy wall) severs the continuous tube into cut lengths — typically 6 m, 12 m, or custom lengths — without stopping the mill. A runout table and bundling system collect, count, and stack the finished tubes for downstream processing or shipment.

Ключевые компоненты трубопрокатного стана

Каждый трубопрокатный стан состоит из нескольких интегрированных подсистем. Понимание каждого компонента помогает инженерам выбрать правильную линию и диагностировать проблемы с качеством на производстве.

Таблица 1: Основные компоненты трубопрокатного стана, их основные функции и характеристики.

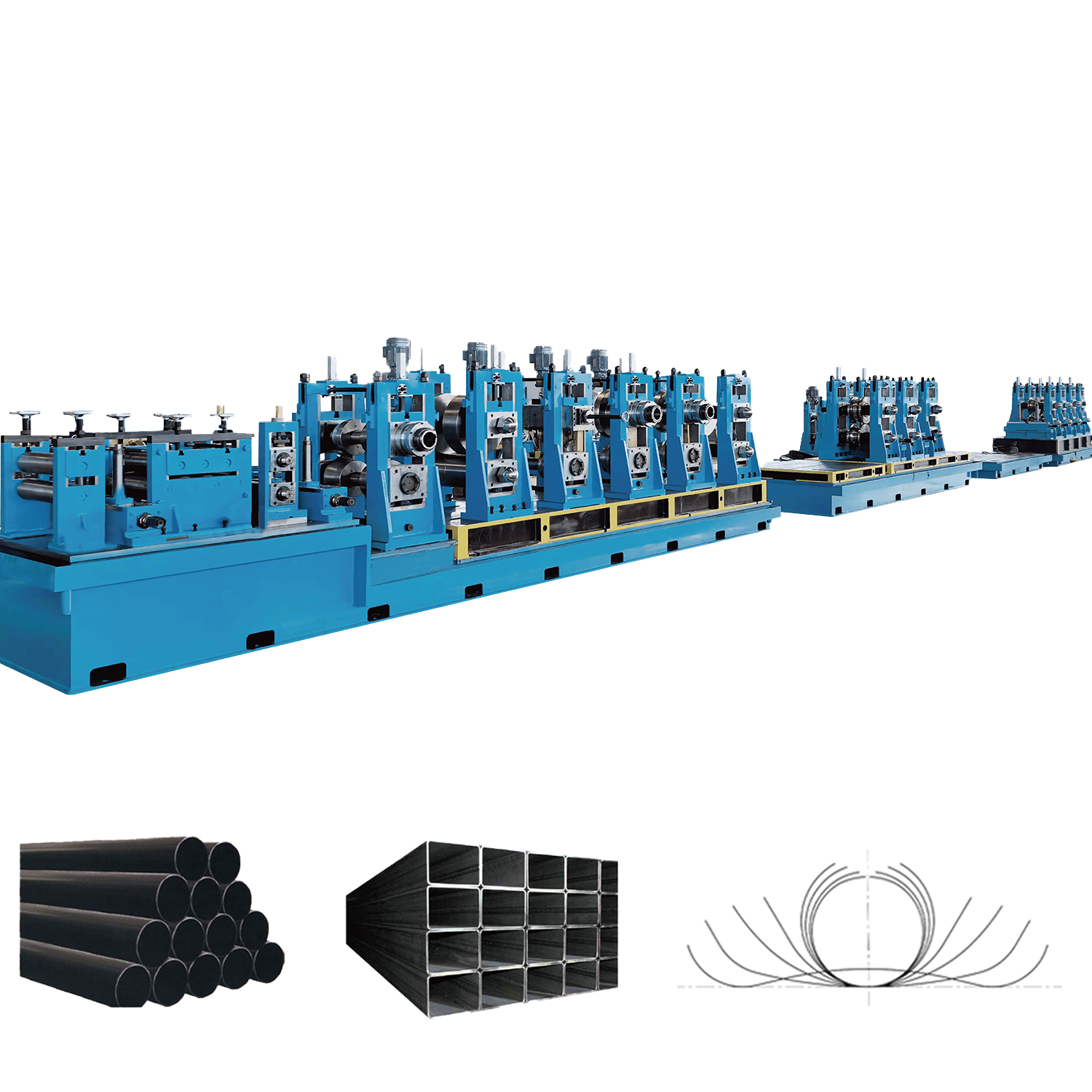

Типы трубопрокатных станков

Машины для производства труб классифицируются в первую очередь по диапазону диаметров труб, профилю производительности, методу сварки и конфигурации привода. Выбор неправильного типа для вашего ассортимента продукции — одна из самых дорогостоящих ошибок, которые может совершить производитель туб.

По диапазону размеров трубок

Таблица 2: Классификация трубопрокатных станков по диапазону производительности и типичным конечным применениям.

По методу сварки

Высокочастотная контактная сварка (HF-CW): Самый распространенный метод во всем мире. Электрический контакт (ограничительный ролик или скользящий башмак) подает высокочастотный ток непосредственно к краям полосы. Очень эффективен для обработки углеродистой и низколегированной стали, КПД преобразования энергии превышает 85%. Контактная сварка немного более чувствительна к качеству кромки полосы, чем индукционная, но требует меньших капитальных затрат на источник питания.

Высокочастотная индукционная сварка (HF-IW): Аn induction coil surrounding the open-seam tube induces current in the strip edges without physical contact. Preferred for stainless steel, aluminium, and exotic alloys because there is no risk of contact wear contaminating the weld. Also advantageous for very thin wall tubing where contact pressure could deform the profile. Power efficiency is slightly lower than contact welding, and induction coils must be sized for each tube OD range.

Лазерная сварка: А growing technology for precision tubing, particularly for stainless steel and automotive applications. Laser tube mills typically produce smaller-diameter, thin-wall tubes with very narrow weld zones and minimal heat-affected zones (HAZ), resulting in excellent mechanical properties. Capital cost is significantly higher than HFW, and production speeds are lower, but finished tube quality can be superior for demanding applications.

По конфигурации привода

Групповые приводные мельницы: А single motor drives all roll stands through a common gearbox and line shafts. Simple, robust, and low-maintenance, but inflexible — changing line speed requires adjusting the entire drive train simultaneously. Common on older installations and high-volume single-product lines.

Индивидуальные приводные мельницы (сервопривод переменного тока / частотно-регулируемый привод): Каждая прокатная клеть оснащена собственным серводвигателем переменного тока или частотно-регулируемым приводом (ЧРП). Скорость можно регулировать в режиме реального времени, что важно для многопродуктовых линий, быстрой смены размеров и достижения жестких допусков на овальность и прямолинейность. Современные трубопрокатные заводы почти повсеместно используют индивидуальные приводы для обеспечения гибкости и энергоэффективности.

Материалы, обрабатываемые на трубопрокатных станках

Трубопрокатные станы могут обрабатывать широкий спектр металлических полосовых материалов. Метод сварки и валковый инструмент должны быть адаптированы к конкретному материалу, чтобы обеспечить надежные сварные швы и приемлемое качество поверхности.

Таблица 3: Распространенные материалы, обрабатываемые на трубопрокатных станках, предпочтительные методы сварки и особенности обработки.

Ключевые показатели производительности трубопрокатных станков

Оценка трубопрокатного стана требует понимания показателей, которые определяют его производительность, качество и эксплуатационные расходы. Ниже приведены наиболее важные показатели, которые должны оценивать закупщики и руководители производства:

Скорость мельницы (м/мин): Линейная скорость трубы через стан. Мелкие мебельные станы могут работать со скоростью 80–150 м/мин, а высокопроизводительные среднесортные — 100–200 м/мин. Скорость не всегда является ограничивающим фактором: качество сварки и срок службы валков часто ограничивают практическую производительность ниже номинального максимума машины.

Выход (%): Отношение веса готового продукта к весу входного рулона. Хорошо эксплуатируемые трубные заводы обычно достигают выхода 94–97%; потери происходят из-за концов урожая, обрезков, задиров и бракованных трубок. Повышение производительности на 1% на линии производительностью 30 000 т/год может стоить сотни тысяч долларов в год.

Время изменения размера (мин): Время, необходимое для перехода с одного размера трубы на другой, включая замену валков. На традиционном стане с фиксированным инструментом смена размеров занимает 4–8 часов. Системы быстрой смены инструментов и регулировка с сервоприводом могут сократить это время на современных станах до 30–90 минут, что значительно повышает гибкость планирования.

Допуск наружного диаметра (мм): Допустимое отклонение наружного диаметра от номинального. Прецизионные фрезы для автомобильной промышленности могут выдерживать ±0,05 мм; конструкционные фрезы обычно работают с точностью до ±0,5 мм или с допустимым допуском стандарта EN/ASTM.

Эффективность ВЧ мощности (%): Отношение мощности, подаваемой в зону сварки, к общей мощности, потребляемой аппаратом высокочастотной сварки. Современные твердотельные источники питания ВЧ достигают КПД 85–92%; У старых ламповых генераторов коэффициент может упасть ниже 60%, что представляет собой значительную разницу в эксплуатационных расходах в масштабе.

Общая эффективность оборудования (OEE): Продукт Доступность × Производительность × Качество. OEE трубопрокатных заводов мирового класса обычно составляет 75–85%. Понимание того, какой из трех факторов снижает производительность, является первым шагом к улучшению.

Аpplications of Tube Mill Machine Products

Трубы и трубы, производимые на трубопрокатных станах, являются одними из наиболее широко используемых промышленных компонентов в мировой экономике. Крупнейшими потребителями являются следующие отрасли:

Строительство и инфраструктура: Структурные полые профили (SHS, RHS, CHS) для каркасов зданий, мостов, колонн и модульных конструкций. Каркасные трубы (EN39, внешний диаметр 48,3 мм) представляют собой один из самых объемных единичных продуктов. По оценкам, мировой рынок конструкционных стальных труб потребляет более 80 миллионов тонн готовой продукции ежегодно.

Аutomotive: Точно вытянутые и прокатанные трубы для компонентов шасси, выхлопных систем, каркасов сидений, топливопроводов и деталей подвески. Автомобильные трубы требуют жестких допусков на размеры и стабильных механических свойств, что приводит к внедрению сервостанций с индивидуальным приводом и лазерной сварки на специализированных автомобильных линиях.

Нефть и газ: Линейные трубы, обсадные трубы, насосно-компрессорные и бурильные трубы для добычи и переработки нефти и газа. Трубная продукция нефтяного производства (OCTG) подчиняется стандартам API и ISO, требующим строгих испытаний на целостность сварных швов, включая гидростатические испытания всего корпуса и неразрушающий контроль (NDE) сварного шва.

Мебель и потребительские товары: Ножки столов, каркасы стульев, каркасы кроватей, стойки для фитнес-оборудования и витрины для розничной торговли. В этом сегменте доминируют станы легкого сечения, производящие круглые и квадратные трубы диаметром 15–40 мм. Высокое качество поверхности и стабильная адгезия краски являются основными факторами качества.

Аgriculture and Greenhouse Structures: Оцинкованные круглые и овальные трубы для каркасов теплиц, оросительных кругов, ограждений и животноводческих помещений. Коррозионная стойкость и конкурентоспособная стоимость являются ключевыми требованиями.

Энергетика и возобновляемые источники энергии: Для моносвайных фундаментов для морских ветряных турбин требуются толстостенные катаные и сварные банки очень большого диаметра; Трубки меньшего диаметра используются в системах крепления солнечных панелей и теплообменниках на тепловых и атомных электростанциях.

Трубопрокатный стан против трубопрокатного стана: в чем разница?

Термины «трубный завод» и «трубный завод» часто используются как взаимозаменяемые, но существуют существенные различия в том, как их продукция определяется и применяется. Понимание различий помогает покупателям избежать ошибок в спецификациях.

Таблица 4. Основные различия между производительностью трубопрокатного стана (трубы) и производительностью трубопрокатного стана (трубопроводы) с точки зрения технических характеристик, стандартов и областей применения.

Как выбрать трубопрокатный стан: основные соображения при покупке

Выбор подходящего трубопрокатного стана требует баланса целевого ассортимента продукции, объема производства, капитального бюджета и доступной площади. Следующий контрольный список охватывает наиболее важные моменты принятия решений:

Сначала определите свой ассортимент продуктов

Диапазон наружного диаметра и толщины стенок вашей целевой продукции определяет всю конфигурацию стана — валковый инструмент, мощность привода, мощность высокочастотной сварки и характеристики отрезки. Фреза, оптимизированная для наружного диаметра 25–76 мм и стенки 1,5–4,0 мм, будет работать плохо, если позже вы попытаетесь обработать тонкостенную мельницу с наружным диаметром 10 мм. Прежде чем обращаться к поставщикам, укажите минимальные и максимальные размеры продукта, а также укажите любое запланированное будущее расширение ассортимента продукции.

Подберите мощность высокочастотного сварщика в соответствии с толщиной и скоростью вашей стены

Требования к мощности ВЧ-сварщика зависят от тепловложения, которое зависит от толщины стенки, ширины полосы, скорости стана и материала. Общее практическое правило для углеродистой стали составляет примерно 0,4–0,7 кВт на мм² площади поперечного сечения сварного шва на единицу скорости. Занижение размеров сварочного аппарата является одной из наиболее распространенных ошибок при закупке трубопрокатного стана: он ограничивает максимальную скорость стана и может производить холодные сварные швы в верхней части диапазона скоростей. Поставщики должны предоставить подробный расчет мощности для вашего конкретного ассортимента продукции.

Оцените философию оснастки и стоимость

Валковая оснастка требует значительных текущих затрат. Полный комплект формовочных, ребристых и калибровочных валков для труб одного размера может стоить 8000–40 000 долларов США в зависимости от диаметра и материала рулона. Если вашему бизнесу требуется частая смена размеров, инвестируйте в конструкцию стана, которая сводит к минимуму количество требуемых комплектов валков (например, общий инструмент для всего семейства размеров) и рассмотрите возможность быстрой замены роликовых кареток, которые сокращают время переналадки. Валки с втулками из карбида вольфрама служат в 3–8 раз дольше, чем валки из закаленной инструментальной стали, и являются экономически эффективными для больших объемов производства.

Аssess Automation and Controls

Современные трубопрокатные заводы должны предлагать управление рецептами на базе ПЛК, где операторы сохраняют и вызывают все параметры стана (положения валков, мощность ВЧ, скорость линии, длину резки) по коду продукта. Это сокращает время наладки, сводит к минимуму брак при изменении размера и обеспечивает стабильное качество в течение смены. Найдите возможность интеграции с системами ERP/MES для отслеживания производства и спросите, поддерживает ли система управления удаленную диагностику — это имеет большое значение для послепродажной поддержки, особенно при закупках у зарубежных поставщиков.

Фактор послепродажной поддержки и запасных частей

А tube mill is a long-term capital investment — typical economic life is 15–25 years. Evaluate the supplier's spare parts availability, technical support response time, and training programme. Request references from existing customers in your region and ask specifically about parts lead times and support responsiveness. Proximity of service engineers matters: a mill downtime of even one day on a line producing 100 tonnes/day represents tens of thousands of dollars in lost production.

Часто задаваемые вопросы (FAQ)

Заключение

А трубопрокатный станок представляет собой сложную, высокопроизводительную производственную систему, которая превращает необработанную стальную полосу в готовые сварные трубы посредством непрерывного поточного процесса профилирования, высокочастотной сварки и точной калибровки. Это основополагающая технология, лежащая в основе конструкционных полых профилей, механических труб, прецизионных автомобильных компонентов и трубных изделий для нефтедобывающих стран, которые лежат в основе современного строительства, транспорта и энергетической инфраструктуры.

Выбор подходящего трубопрокатного завода требует четкого понимания целевого ассортимента продукции, требований к объемам, марок материалов, стандартов качества и долгосрочных планов мощности. При правильной конфигурации — высокочастотном сварочном аппарате правильного размера, индивидуальных сервоприводах, быстросменных инструментах и ​​современном ПЛК — хорошо подобранный трубопрокатный стан обеспечивает 15–25 лет надежного и прибыльного производства.

Независимо от того, оцениваете ли вы инвестиции в свой первый трубопрокатный завод или модернизируете существующую линию, технические параметры и сравнения в этом руководстве обеспечивают структурированную основу для принятия обоснованных решений.
