1. Требования к семинару
| Элемент | Параметр | Замечания |
| Направление подачи | Влево или правая запись (зависит от макета процесса семинара клиента) | Лицом к оборудованию, направление входа в сырье |
| Общая мощность оборудования | Приблизительно 720 кВт (основная машина 264 кВт высокая частота 300 кВт вспомогательная машина 1550 кВт) | |
| Стандарт напряжения питания | 380 В/50 Гц; Трехфазная четырехпроводная система | Шкаф для распределения низкого напряжения, кабели, самооценка клиентов |
| Область оборудования покрыта | L55-65M × W 4,5м | В соответствии с планировкой оборудования |
| Высокочастотная площадь сварочной машины покрыта | L6M × W 3M × H 2,8 м | |
| Водоснабжение (переработано) | Один охлаждающий бассейн: 30 м³; Один набор насосов высокого давления. В качестве альтернативы, поставщик может предоставить покупателю заводские чертежи, и, основываясь на чертежах, создать план планирования водного пути. | Заказчик самостоятельно заполняет водяной бассейн, водяной насос, сантехнику и охлаждающую башню |
| Воздушное снабжение | Воздушный компрессор: один набор 1,6 м³ для общей стальной трубы; если оцинкованная труба нужно 3,5 м³ | Заказчик самостоятельно обеспечивает воздушный компрессор, бак для хранения воздуха и трубопровод |
| Подъемное оборудование | Aircrane 5 ~ 10Tons: два комплекта | Самоубийство клиента |
| Нормальные расходные детали | （1） Скреповые ножи | |
| （2) |
| （3） Феррит |
| （4) Индукционная катушка (медная трубка, изолированная трубка) |
Производственный процесс
Сырье (стальная полоса) → рассеяние → сдвига и конечная сварка → Накопление материала → Неопроверка по выравниванию.

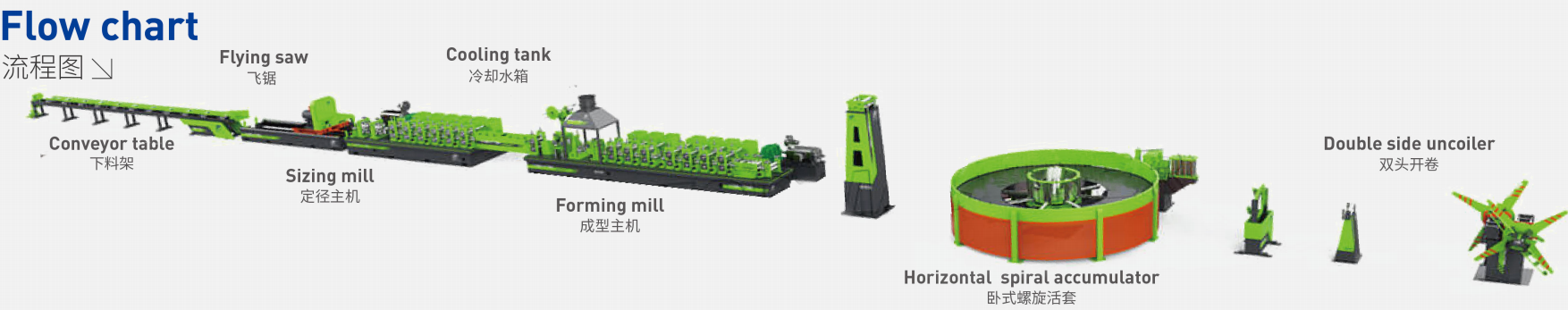

Техническая спецификация (изображения только для справки)

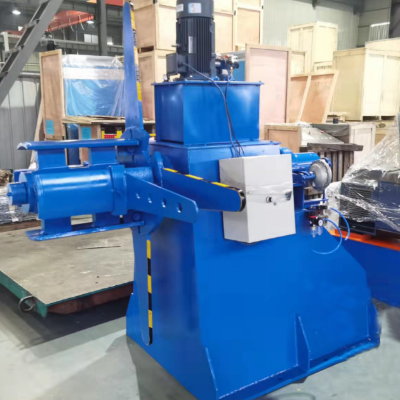

| 1 、 односторонний Гидравлический разоблачение |
| Функция | Функция этого блока состоит в том, чтобы демонтировать всю катушку стальной полосы и обеспечить необходимое сырье для машины для формирования |
| Погрузочный вес | Максимум 8,0 тонны/сторона |
| Конус головы | Одиночная голова конуса |
| Тип структуры конуса | комбинация ползунков, крепких и стабильных |
| Развернуть тип | Гидравлическое расширение |
| Конус головы материал | Шпиндель: 42CRMO, ковка, общий отпуск; |
| Дуга пластина: 45# Общий отпуск |
| Ползунок клина: 45# Сталь закален |
| Тип тормоза | Пневматический тип |
| Устройство блокировки материала | Ручной режим |
2 、 Сдвиг и прикладка
|
| Функция | Его функция - это сдвиг и выравнивание головы и конца двух разных полос, отрезание нерегулярных деталей и сварки две полосы вместе, чтобы линия могла работать непрерывно |
| Сдвиг тип | Гидравлический сдвиг, материал: CR12MOV |
| Тип зажима | Гидравлическое зажим |
| Сварка типа | Тиг автоматическая сварка |
3.2 、 Горизонтальный аккумулятор
|
 |
| Функция | Он используется для накапливания достаточно стальных полос, чтобы машина непрерывно работала |
| Внешний размер | О.Д. 5,0 м |
| Кормление двигателя | 18,5 кВт (двигатель переменного тока с переменной регулированием скорости частоты) |
| Мотор хранения | 22 кВт (двигатель переменного тока с регулированием скорости переменной частоты) |
| Скорость кормления | MAX200M/MIN |
| Емкость хранения | 500 ～ 1000м |

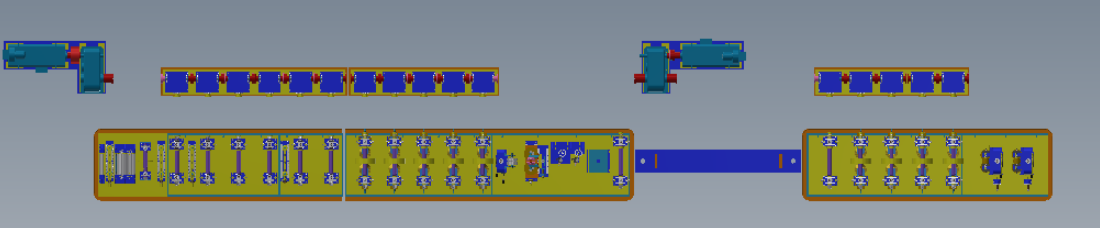

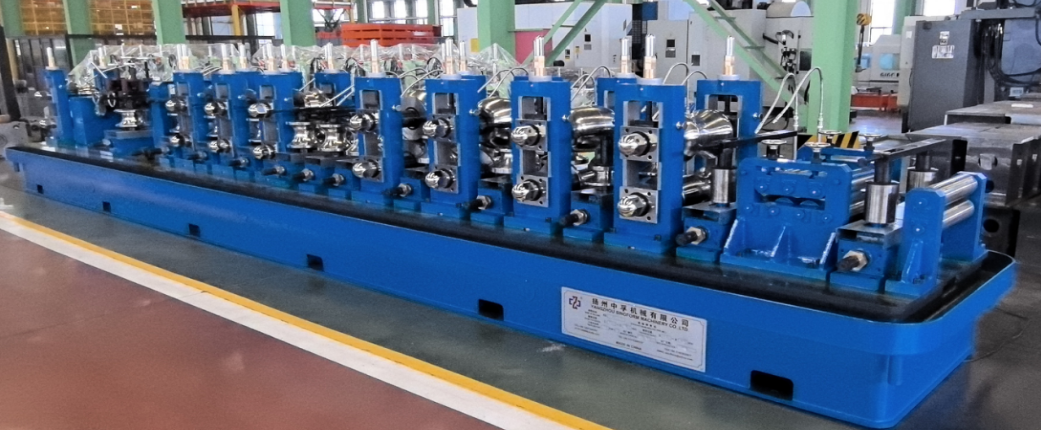

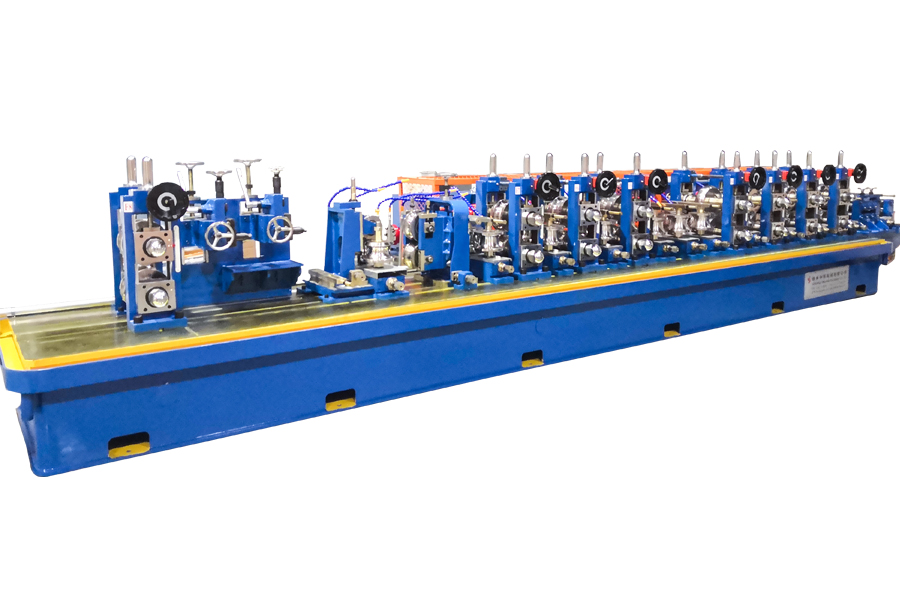

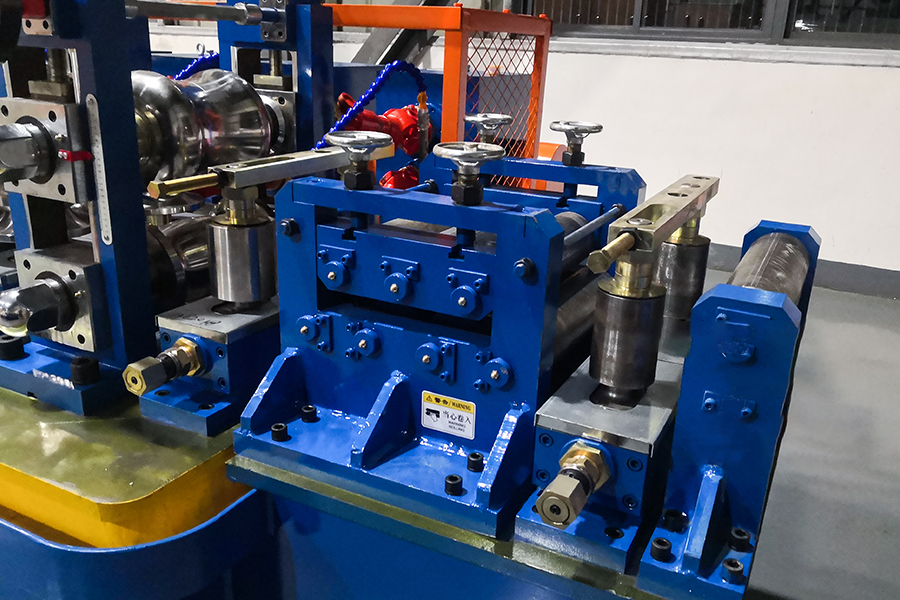

| 2. Образование и размещение основной машины (семь впереди и пять сзади, разделенная кровать) Главная машина |
| Устройство единицы: | |
| Формирование ： 2 выравнивание роликов → V → 7 Выравнивание роликов → V → 1 H → 1 V → 2 H → 2 V → 3H → 3V → 4 H → 4 В (A) → 4 В (B) → 4 В (C) → 5 В → 6H → 6 V → 7V 7V (C) → 5 В → 6 В → 7 H → 7V (C) → 5 В → 6. |
| Руководство и 2 или 3 ролика Extrude → Скребок → Posling |
| Размеры: 1 В → 1 H → 2 В → 2 H → 3 В → 3 H → 4 В → 4 H → 5 В → 5 H → 6V → 6 H → Измерение скорости → выпрямление 1 → выпрямление 2 → V |
| 1 ） Выравнивающее устройство | |
| Функция | |

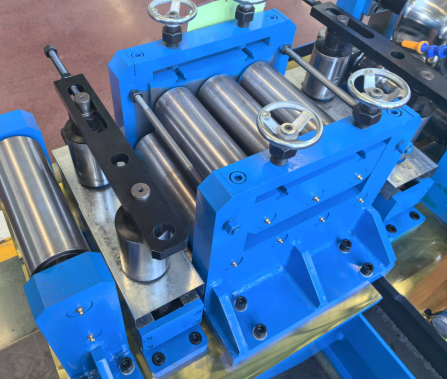

| С 7-ролльным выравнивающим устройством для постоянного входа в машину для формирования |
| Структура | |
| 1 Рулон Anti-Jumping, 2 рулона, направляющие вертикальные, 7 рулонов, выравнивающие GCR15, поверхностное высокочастотное гашение. |
 |

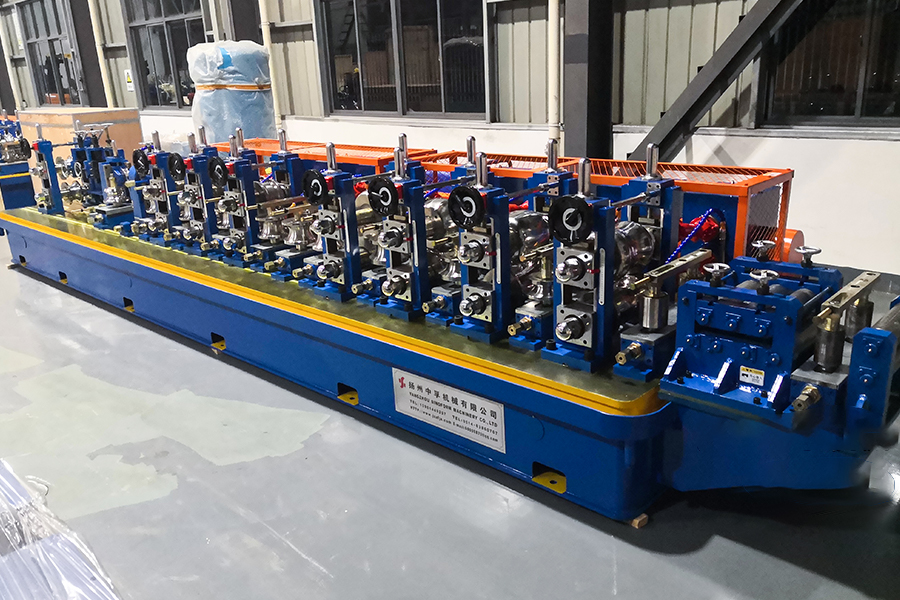

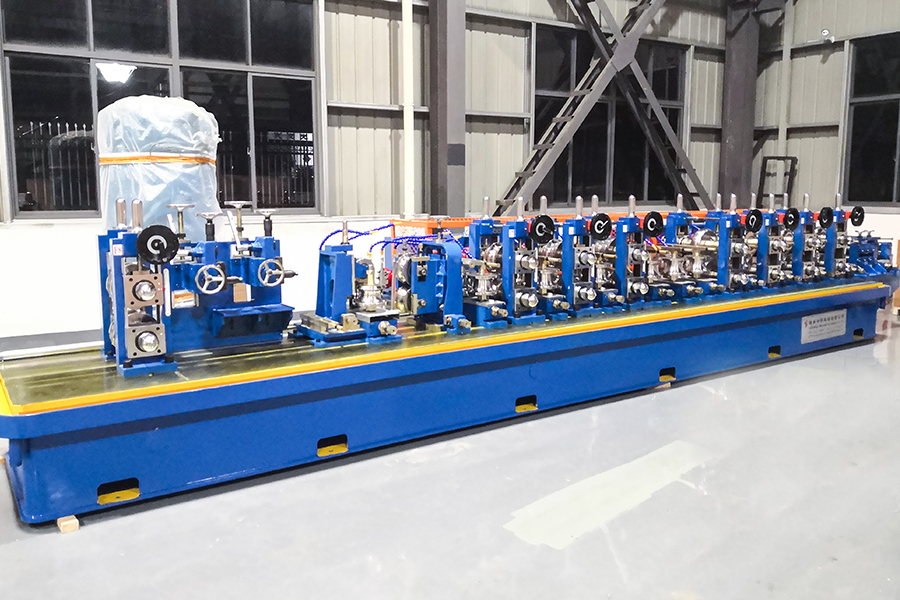

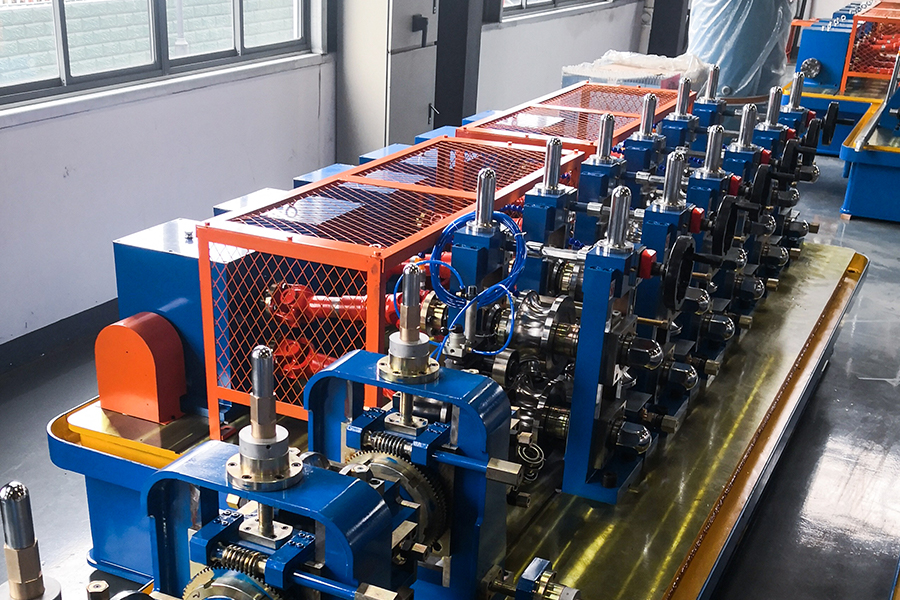

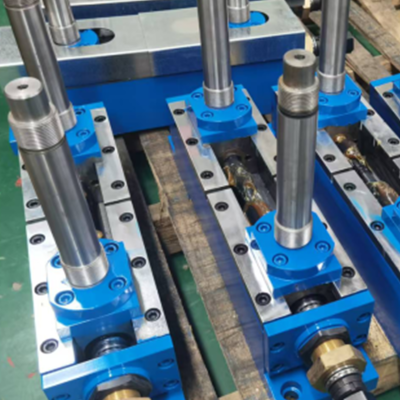

| 2 ） Формирующая машина (расщепленный тип) |
| |
| Функция | Он может постепенно втиснуть стальные полоски в трубные пробелы, образуя рулоны и отправлять их на сварочную машину. |
| Формирование типа | Формирование «W», тип отверстия двойного радиуса |
| Горизонтальный ролл | 7 стендов |
| Вертикальная подставка | 9 Стенд |
| Горизонтальный ролл |
| Количество | 7наборы |
| Структура | |
| Двойная каркавая GANTRE, с рабочей конечной рамой, способной замены бокового рулона |
| Материал горизонтальных стендов | Точные стальные детали |
| Горизонтальный диаметр вала | Φ80 мм |
| Материал горизонтального вала | 42CRMO, нормализованный HB260 ~ 290, поверхностное высокочастотное гашение HRC50 ~ 55 |
| Унижение поверхности |
| Вертикальная подставка |
| Количество | 9 Стенд |
| Структура | Двойная структура поворота, укрепленная и закрепленная тарелками. Прокатная мельница собирается на роликовом валу через подшипники, что позволяет легко сменить ролики. |
| Материал вертикальных стендов | QT400 Слайдер - это тип слота (высокая точность, не легко повреждена) |
| Вертикальный диаметр вала | Φ50 мм |
| Вертикальный вал материал | 40cr, нормализованный HB260 ~ 290, поверхностное высокочастотное гашение HRC50 ~ 55 |
| Унижение поверхности |
| Метод регулировки ролика |
Центр и положение двух роликовых валов регулируются путем отрегулирования винтного рукава, а регулирующая гайка - медная гайка; Высота вертикального ролика точно настроена путем регулировки гайки. |
| коробка передач |
| Количество | 7наборы |
| Материал коробки | QT400 |
| Тип передачи | Спиральная коробка передач |
| Спиральный конический материал | |
| 20crmnti Ковака, обработка поверхности зубов |
| Материал шахты передачи | 40cr, нормализованный HB260 ~ 290, поверхностное высокочастотное гашение HRC50 ~ 55 |
| Унижение поверхности |

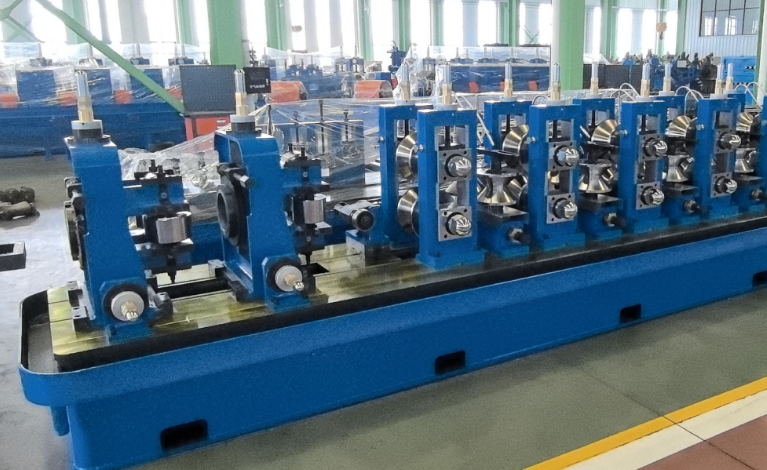

3) Сварная секция  |
| ① Руководство | |

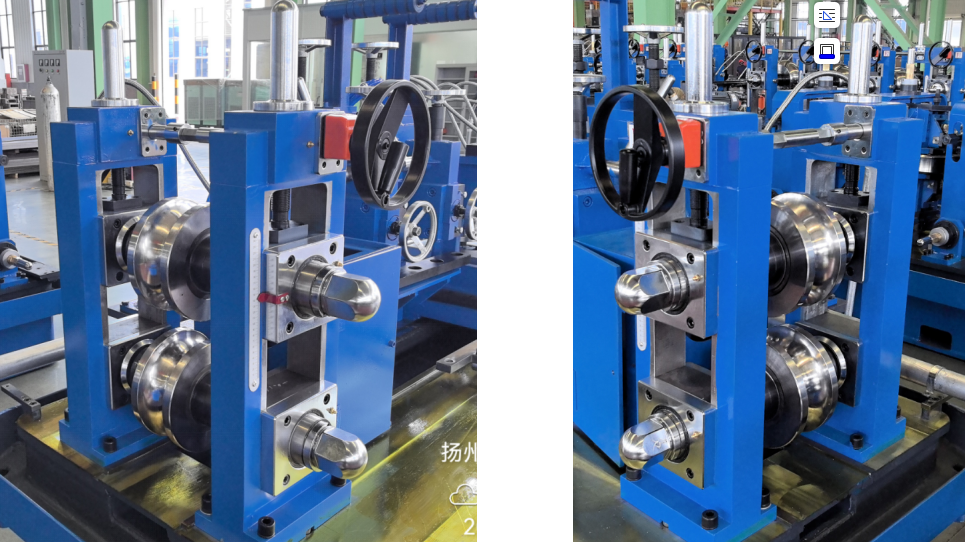

| Функция | Направляйте швар сварного шва, отрегулируйте сварку V-углу, чтобы убедиться, что швар сварного шва можно правильно управлять в положении сварки экструзионного ролика во время сварки |
| Структура | Тип 2-ролла, регулируемый горизонтально и вертикально, и может вращаться под определенным углом. Горизонтальные и вертикальные регулировки выполняются с использованием винтовых стержней, в то время как регулировка вращения рамы производится с использованием червячных шестерни. |
| Материал вала | 40cr, нормализованный HB260 ~ 290, поверхностное высокочастотное гашение HRC50 ~ 55 |
| Унижение поверхности |
| ② Squeezing Device (два или три ролика типа SQ) | |
| Функция | Сварка будет закрыто |
| Структура | Два или три ролика типа кв. |
| Материал вала | 40cr, нормализованный HB260 ~ 290, поверхностное высокочастотное гашение HRC50 ~ 55 |
| Унижение поверхности |
| ③ Scraper | |
| Функция | Используйте нож для скребков, чтобы удалить внешнюю сварку, сварки, будет гладким и прозрачным. |
| Структура | 2 набора скребков; Скребок может быть отрегулирован, вниз и горизонтально, и выполняет функцию быстрого подъема. Под паллетом или роликом представлена держателя лезвия. |
| ④ Полировка | |
| Функция | Стабилизирующие стальные трубы и выравнивание внешних заусенцев и неровных деталей |
| Материал вала | 40cr, нормализованный HB260 ~ 290, Поверхностный высокочастотный гашение HRC50 ~ 55 |
| 4) Охлаждающий бак |
| Функция | Примите тип распыления резервуара для воды, чтобы убедиться, что пробирку достаточно охлаждает. |
| Структура | Сварная конструкция типа коробки, верхняя водяная труба изготавливается в форму распыления для распыления и охлаждения стальной трубы. |
 |

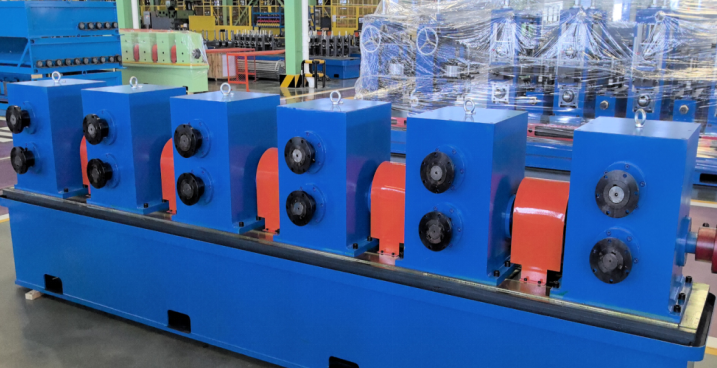

| 5) Машина размеров (6 горизонтальных, 6 вертикальных 2 наборов турецкого выпрямления) |
| Функция | |
| Функция квадратного устройства с четырьмя рулонами-это онлайн-деформирование стальной трубы в форме точности в квадратную трубу и грубо выпрямить ее для достижения идеальных геометрических размеров и плоскостности. |
| ① Горизонтальная подставка | 6 наборов, так же, как формирование машины |
| ② Вертикальная подставка | 6 наборов, так же, как формирование машины |
| 3) Выпрямление устройства 2 наборы турецкой выпрямления головы (см. Последние турецкие головы выше) |
| Тип выпрямляющего устройства | |
| Турецкие - головы, 360 ° Вращаются |
| Структура | |
| 2/4 - кадра с рулоном, с рулонами, распределенными на той же поверхности, регулируемые горизонтально и вертикально и способны вращаться под определенным углом. Горизонтальные и вертикальные регулировки выполняются с использованием винтовых стержней, в то время как регулировка вращения рамы производится с использованием червячных шестерни. |
| Диаметр вала | Φ40 мм |
| Материал вала | 40cr, нормализованный HB260 ~ 290, поверхностное высокочастотное гашение HRC50 ~ 55 |
| Унижение поверхности |
| 6) Основное управляемое устройство |
| Ездить на пути | |
| Мотор → Редактор → коробка передач → универсальные валы → горизонтальные валы |
| Основная модель двигателя, мощность | 132 кВт низкая скорость
DC Motor ， 2 наборы ； |
| Редуктор | Zly250 2 комплекта ； |
| Коробка передач | Формирование части ： 7 sets ； Размеры части ： 6 sets |
| |
| Спиральная коробка передач с зонтиком, с высокой грузоподъемностью, высокой эффективностью передачи и длительным сроком службы. |
| Спиральный зонтичный материал передач: 20crmnti ， Загадывание поверхности, приводящая в порядок изготовленного слоя 1,1 ~ 1,5 мм ， Твердость гашения поверхности HRC55 ～ 60。 |
| 5 、 Роллер |
| Roll | Материал ： CR12 ， Твердость термообработка: HRC58-62. Резка проволока и обработка с ЧПУ обеспечивает точность формы отверстия и полировку рабочей поверхности. |
| Выдавшая рулона | Материал ： H13 ， Твердость термообработки: HRC50-53. Резка проволока клавиши, токарный станок с ЧПУ профиля и полировка рабочей поверхности. |
| Роликовая площадка | Материал ： 45# Сталь. |
| 6.1 、 Горячая режущая пила Клиенты могут выбрать 6.1 или 6.2 |
| Структура | Plc, обычная резка лезвия пилы |
| （1) Максимальный диаметр резки | Φ76 мм (60*60) |
| （2) Максимальная толщина резки | Δ3,5 мм |
| （3) Длина резки и точность | L = 3 ～ 8m, ≤ ± 3 мм |
| （4) Тип диска | Пневматическая пила подъем и опускание (пилотальная голова увеличена и подкреплена) |
| （5） Размер лезвия пилы | Φ700 мм × φ80 мм × 4,0/5,0 мм |
| （6） Драйвер мотор | 30 кВт мотор переменного тока |
| （7） Режущий двигатель | 37 кВт мотор переменного тока |
| （8） Зажим | Воздушный зажим |
| 6.2 、 Холодная резка пила |
| Структура | Управление контроллером движения, высокоскоростная стальная / Tctalloy Saw Rutg |
| （ 1 ) 、 Максимальный диаметр резки | Φ76 мм |
| （ 2 ) 、 максимальная толщина резки | Δ3,5 мм |
| （ 3 ) 、 длина резки и точность | L = 4 ～ 8m, ≤ ± 2 мм |
| （ 4 ) 、 тип диска | Сервомотор/шаровой винт/линейный гид |
| （ 5 ) 、 Размер пилы | Φ450 мм-HSS Высокоскоростная сталь |
| （ 6 ) 、 водительский мотор | 15 кВт сервопривод яскава |
| （ 7 ) 、 режущий двигатель | 18,5 кВт мотор переменного тока |
| （ 8 ） Кормление двигателя | 2,9 кВт сервопривод яскава |
| （ 9 ) 、 скорость резки | 20-70 м/мин |
| 7 、 конвейерный таблица |
| Функция | |
| Функция состоит в том, чтобы ускорить разделение стальных труб, разрезанных на фиксированную длину, и переносить их в область упаковки |
| Двигатель передачи | 3 кВт |
| Двигатель переменного тока с регулированием скорости переменной частоты |
| Количество кормляющих роликов | 12 комплектов |
| Длина | 12 м |
| Высокая сварочная машина с высокой частотой 300 кВт |
| Введение | Все оборудование контролируется системой ПЛК для достижения комплексных функций контроля и диагностики разломов, а рабочее состояние оборудования контролируется через ЖК -экран |
| Композиция | Выпрямитель шкаф |
| Инверторский шкаф |
| Охлаждающее устройство |
| Операционная таблица |
| Трансформатор |
| Регулирование скорости постоянного тока |
| 9 、 Цинк -распылительный аппарат (вариант клиента) |
| Обзор | Дуга горит на обоих концах провода в качестве источника тепла, в результате чего проволока расплавится. В то же время сжатый воздух распадает расплавленный проволоку на газовые капли, которые затем распыляются на высокой скорости на поверхность предварительно обработанной заготовки. Сформировать полное покрытие. |
