1. Требования к семинару
| Элемент | Параметр | Замечания |
| Направление подачи | Влево или правая запись (зависит от макета процесса семинара клиента) | Обращенное оборудование, направление входа в сырье |
| Общая мощность оборудования | Приблизительно 490 кВт (основная машина высокая частота 160 кВт, вспомогательная машина 80 кВт) 80 кВт) | |
| Стандарт напряжения питания | 380 В/50 Гц; Трехфазная четырехпроводная система | Шкаф для распределения низкого напряжения, кабели, самоотверженность клиентов |
| Область оборудования покрыта | L40-45M × W 4,5 м | В соответствии с планировкой оборудования |
| Высокочастотная площадь сварочной машины покрыта | L6M × W 3M × H 2,8 м | |
| Водоснабжение (переработано) | Один охлаждающий бассейн: 30 м³; Один набор насосов высокого давления. В качестве альтернативы, поставщик может предоставить покупателю заводские чертежи, и, основываясь на чертежах, создать план планирования водного пути. | Заказчик самостоятельно заполняет водяной бассейн, водяной насос, сантехнику и охлаждающую башню |
| Воздушное снабжение | Воздушный компрессор: один набор 1,6 м³ для общей стальной трубы; если оцинкованная труба нужно 3,5 м³ | Заказчик самостоятельно обеспечивает воздушный компрессор, бак для хранения воздуха и трубопровод |
| Подъемное оборудование | Aircrane 5 ~ 10Tons: два комплекта | Самоубийство клиента |
| Нормальные расходные детали | （1） Скреповые ножи | |
| （2) |
| （3） Феррит |
| （4) Индукционная катушка (медная трубка, изолированная трубка) |
Производственный процесс
Сырье (стальная полоса) → рассеяние → сдвига и конечная сварка → Накопление материала → Неунитура. Прогнозируя → Милл-формирование → Высокочастотная сварка → Снятие закупочек вне сварного шва → охлаждение → Размеры → Примерно прямая → Резка фиксированная длина → Отделка → Pack
Техническая спецификация (изображения только для справки)

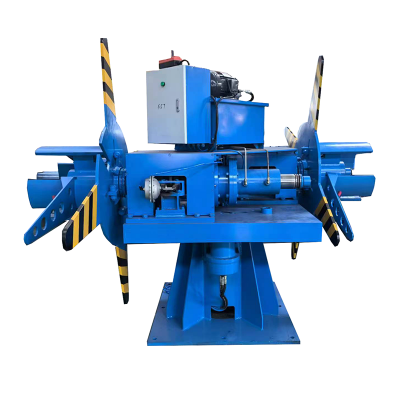

| 1 、 двусторонний гидравлический разоблачение |
| Функция | Функция этого блока состоит в том, чтобы демонтировать всю катушку стальной полосы и обеспечить необходимое сырье для машины для формирования |
| Погрузочный вес | Максимум 3,5 тонны / |
| Конус головы | Двойная головка конуса, гидравлическое пульт дистанционного управления автоматическим вращением, N и замена материала |
| Тип структуры конуса | комбинация ползунков, крепких и стабильных |
| Развернуть тип | Гидравлическое расширение |
| Конус головы материал | Шпиндель: 42CRMO, ковка, общий отпуск; |
| Дуга пластина: 45# Общий отпуск |
| Ползунок клина: 45# Сталь закален |
| Тип тормоза | Пневматический тип |
| Устройство блокировки материала | Ручной режим |
2 、 Сдвиг и прикладка
|
| Функция | Его функция - это сдвиг и выравнивание головы и конца двух разных полос, отрезание нерегулярных деталей и сварки две полосы вместе, чтобы линия могла работать непрерывно |
| Сдвиг тип | Пневматическое сдвиг, материал: CR12MOV |
| Тип зажима | Пневматический зажим |
| Сварка типа | Тиг автоматическая сварка |

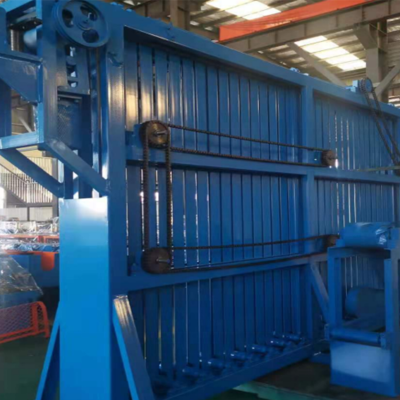

| 3.1 、 Вертикальный - аккумулятор типа (диапазон ширины может быть электрически настроен с помощью цепи) |
| Функция | Он используется для накапливания достаточно стальных полос, чтобы машина непрерывно работала |
| Внешний размер | Длина 6,0 м |
| Кормление двигателя | 7,5 кВт (двигатель переменного тока с регулированием скорости переменной частоты) |
| Скорость кормления | Максимум 200 м/мин |
| Емкость хранения | 150 ～ 300 м |
3.2 、 Горизонтальный аккумулятор
(3.1 и 3.2, чтобы быть выбранным клиентом) |
 |
| Функция | Он используется для накапливания достаточно стальных полос, чтобы машина непрерывно работала |
| Внешний размер | О.Д. 4,5 м |
| Кормление двигателя | 11 кВт (двигатель переменного тока с регулированием скорости переменной частоты) |
| Мотор хранения | 15 кВт (двигатель переменного тока с регулированием скорости переменной частоты) |
| Скорость кормления | MAX200M/MIN |

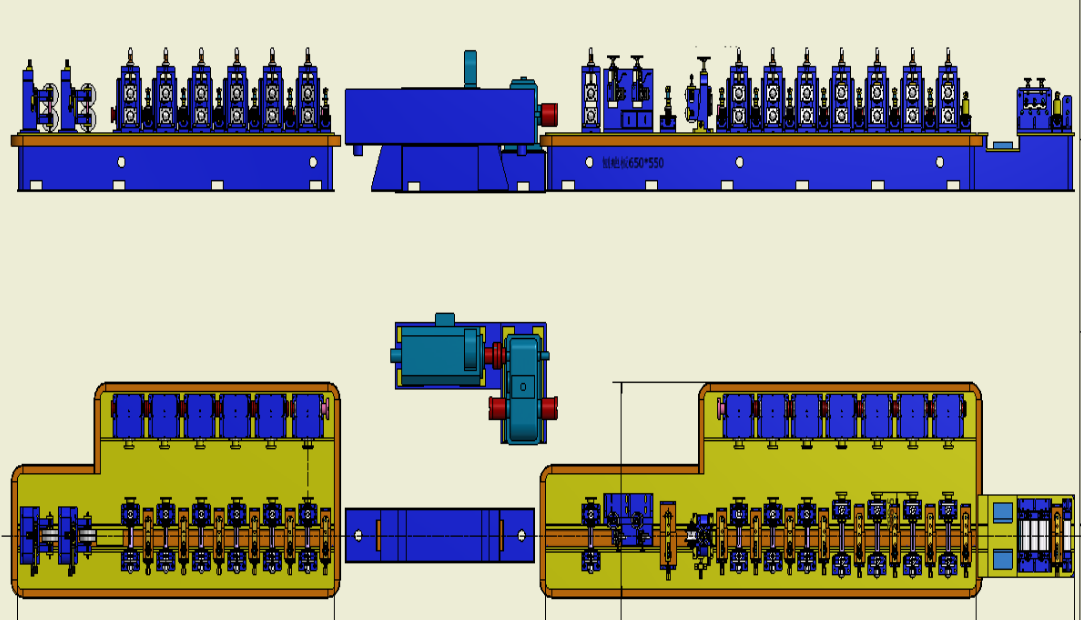

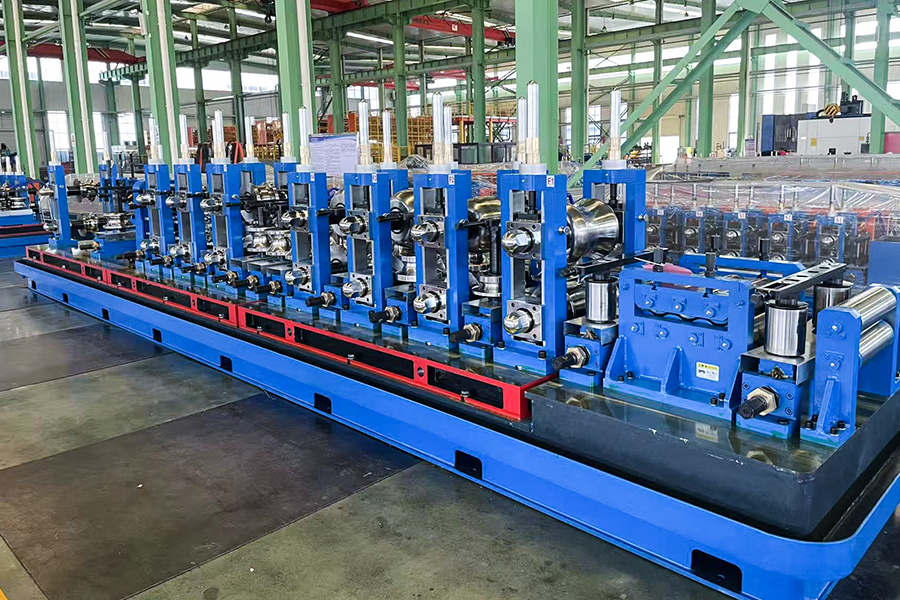

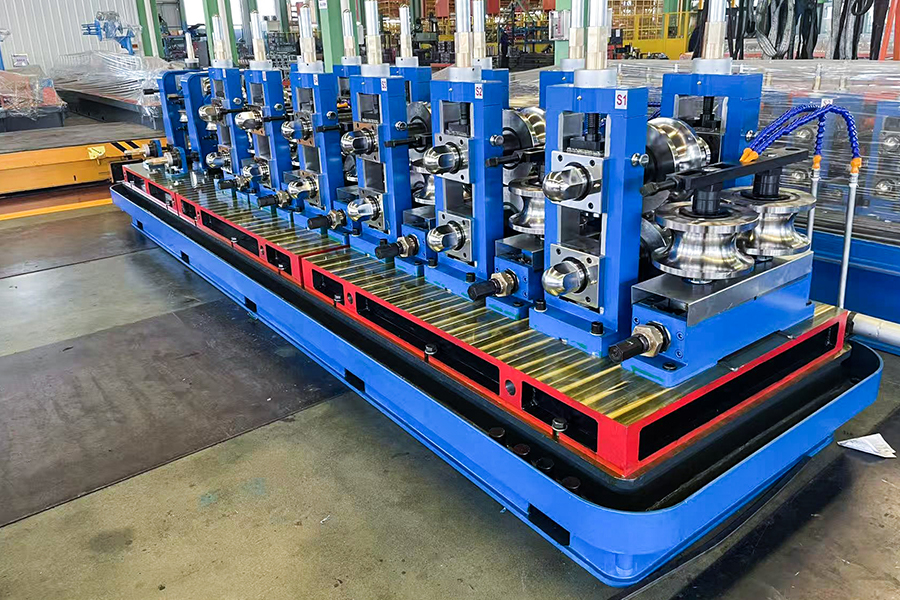

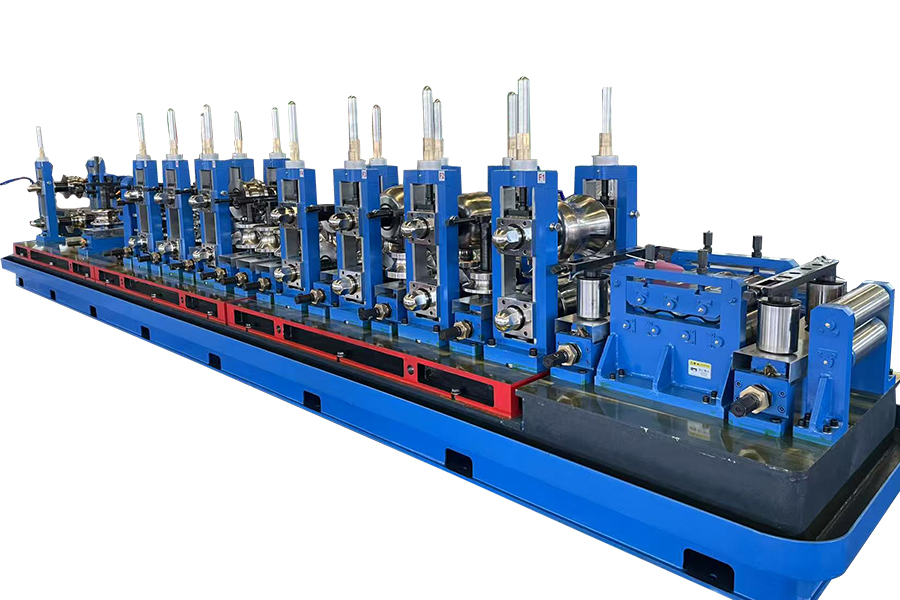

| 2. Формирование и размеры главной машины (семь передних и пять задних турецких головных квадратов, кузов с разделением кровати) Главная машина |
| Устройство единицы: | |
| Формирование ： 2 выравнивание роликов → V → 7 Выравнивание роликов → V → 1 H → 1 V → 2 H → 2 V → 3H → 3V → 4 H → 4 V → 5 H → 5 В → 6H → 6 В → 7 → 7 В → 5 В → 6H → 7 H → 7V |
| Руководство и 2 или 3 ролика Extrude → Скребок → Posling |
| Размеры: 1 В → 1 H → 2 В → 2 H → 3 В → 3 H → 4 В → 4 H → 5 В → 5 H → 6V → 6 H → Измерение скорости → выпрямление 1 → выпрямление 2 → V |
| 1 ） Устройство для кормления и выравнивания | |
| Функция | |
| с 7 выравнивающими устройством для устойчивого входа в машину для формирования |
| Структура | |
| 1 Рулон Antiping, 2 рулона, направляющие вертикальные, 7 рулонов, выравнивание |
 |

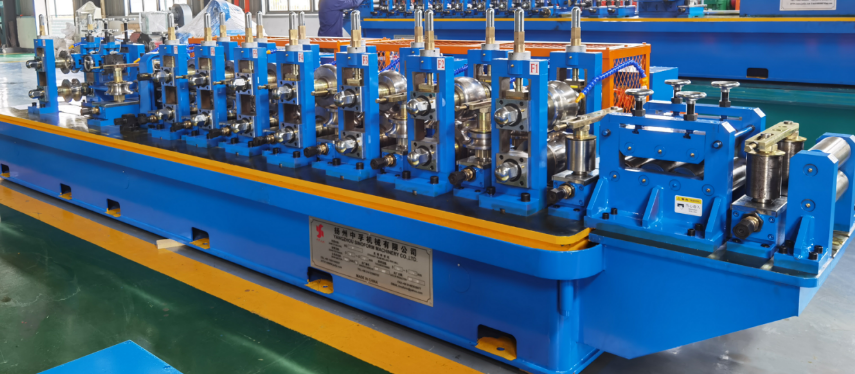

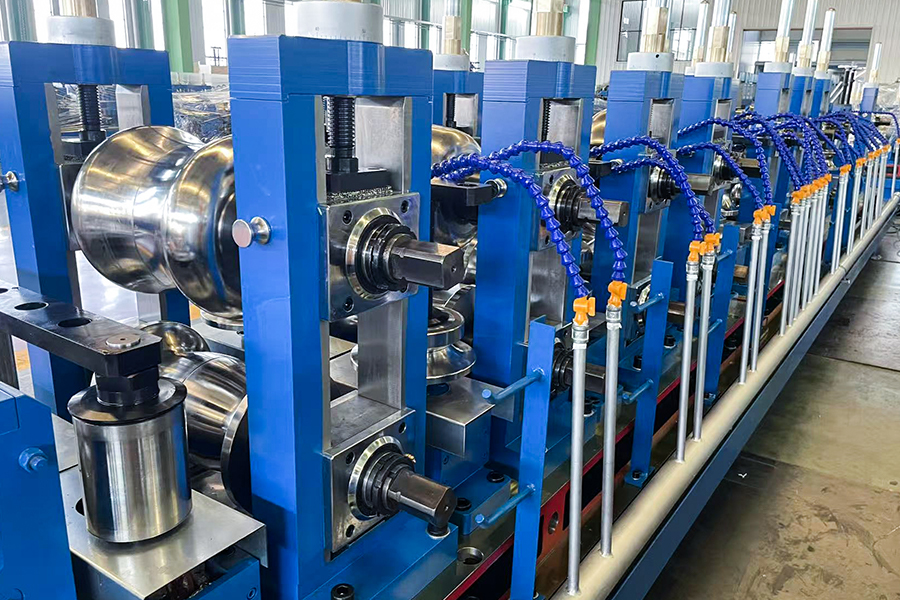

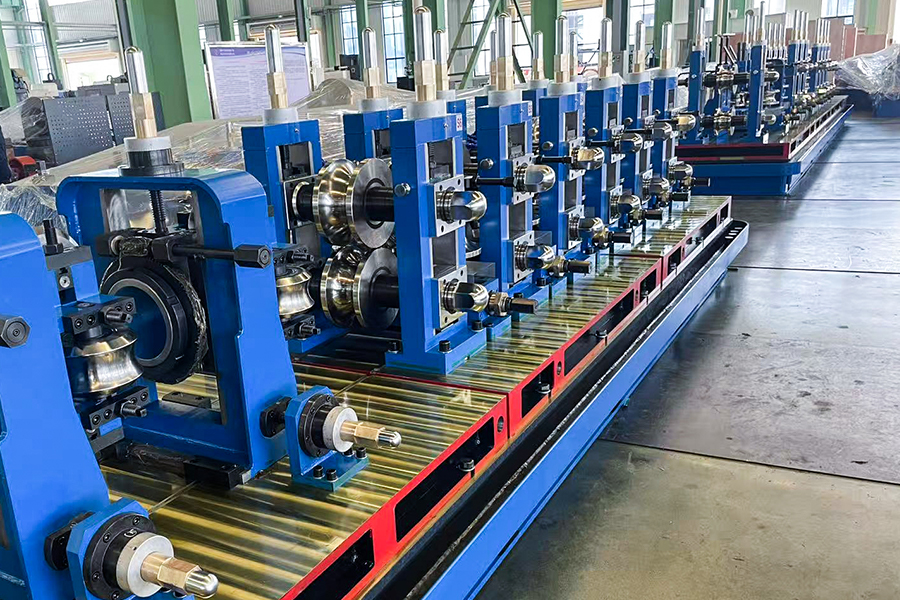

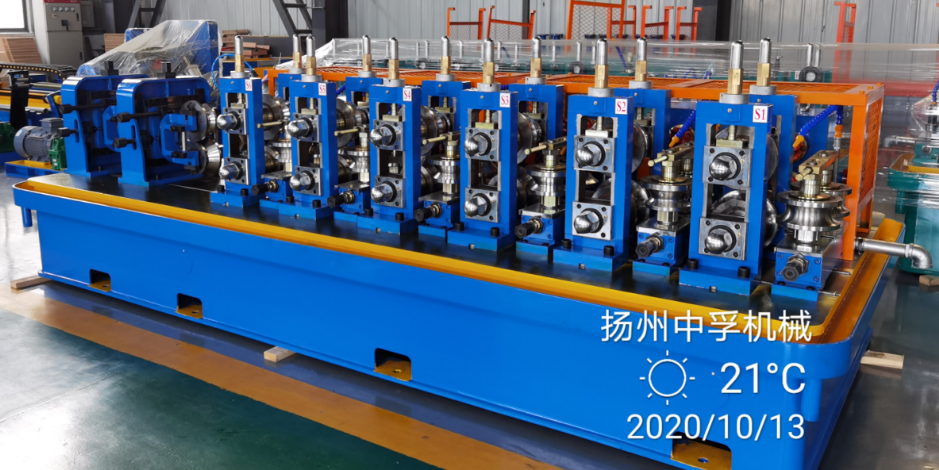

| 2 ） Формирующая машина (расщепленный тип) |
| |
| Функция | Он может постепенно втиснуть стальные полоски в трубные пробелы, образуя рулоны и отправлять на сварочную машину, |
| Формирование типа | Сделанная форма, тип отверстия с двойным радиусом |
| Горизонтальный ролл | 7 ЗА |
| Вертикальная подставка | 7 ЗА |
| Горизонтальный ролл |
| Количество | 7наборs |
| Структура | |
| Двойная каркавая GANTRE, с рабочей конечной рамой, способной замены бокового рулона |
| Материал горизонтальных стендов | Точные литые стальные детали |
| Горизонтальный диаметр вала | Φ70 мм |
| Материал горизонтального вала | 42CRMO, нормализованный HB260 ~ 290, поверхностное высокочастотное гашение HRC50 ~ 55 |
| Унижение поверхности |

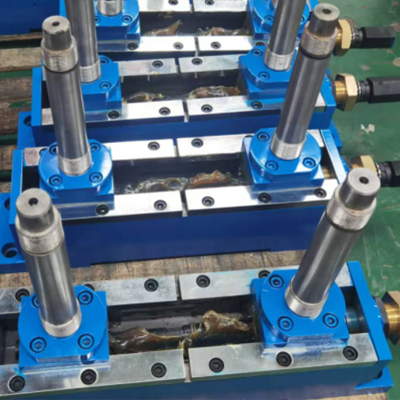

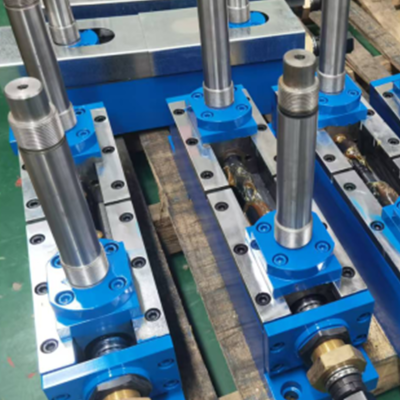

| Варианты: Устройство горизонтальной рулона применяет синхронную регулировку черви и линейку, которая может точно и синхронно отрегулировать высоту слайдера на плоском ролике, что делает его проще и точным, чтобы изменить разные размеры. （Дополнительная цена) |
| Вертикальная подставка |
| Количество | 7 ЗА |
| Структура | Двойная поворотная структура, укрепленная и закрепленная тарелками; Прокатная мельница собирается на роликовом валу через подшипники, что позволяет легко сменить ролики. |
| Материал вертикальных стендов | QT400 Слайдер - тип слота (высокая точность, не легко повреждена) |
| Вертикальный диаметр вала | Φ40 мм |
| Вертикальный вал материал | 40cr, нормализованный HB260 ~ 290, поверхностное высокочастотное гашение HRC50 ~ 55 |
| Унижение поверхности |
| Метод регулировки ролика |
Центр и положение двух роликовых валов регулируются путем отрегулирования винтного рукава, а регулирующая гайка - медная гайка; Высота вертикального ролика точно настроена путем регулировки гайки. |

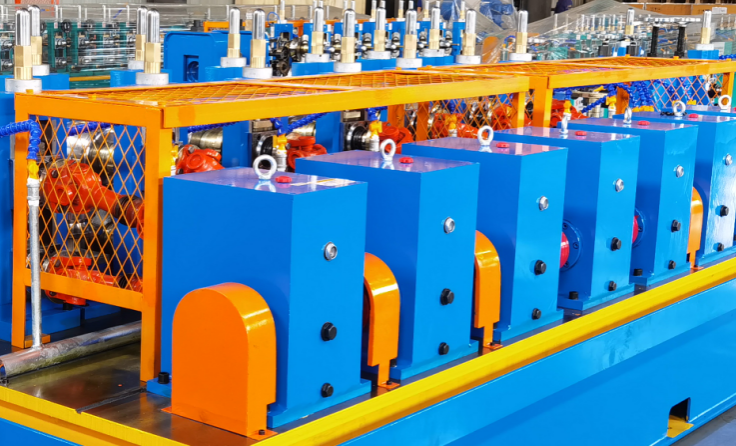

| коробка передач |
| Количество | 7наборы |
| Материал коробки | QT400 |
| Тип передачи | Спиральная коробка передач |
| Спиральный конический материал | |
| 20crmnti Ковака, обработка поверхности зубов |
| Материал шахты передачи | 40cr, нормализованный HB260 ~ 290, поверхностное высокочастотное гашение HRC50 ~ 55 |
| Унижение поверхности |
3) Сварная секция  |
| ① Руководство | |
| Функция | Функция этого блока состоит в том, чтобы передавать пробирку пусты |
| Структура | Тип 2-ролла, регулируемый горизонтально и вертикально, и может вращаться под определенным углом. Горизонтальные и вертикальные регулировки выполняются с использованием винтовых стержней, в то время как регулировка вращения рамы производится с использованием червячных шестерни. |
| Материал вала | 40cr, нормализованный HB260 ~ 290, поверхностное высокочастотное гашение HRC50 ~ 55 |
| Унижение поверхности |
| ② Squeezing Device (два или три ролика типа SQ) | |
| Функция | Сварка будет закрыт |
| Структура | Два или три ролика типа кв. |
| Материал вала | 40cr, нормализованный HB260 ~ 290, поверхностное высокочастотное гашение HRC50 ~ 55 |
| Унижение поверхности |
| ③ Scraper | |
| Функция | Используйте нож для скребка, чтобы удалить внешнюю сварку, сварки сварки и прозрачно. |
| Структура | 2 набора скребков; Скребок может быть отрегулирован, вниз и горизонтально, и выполняет функцию быстрого подъема. Под паллетом или роликом представлена держателя лезвия; |
| ④ Полировка | |
| Функция | Стабилизирующие стальные трубы и выравнивание внешних заусенцев и неровных деталей |
| Материал вала | 40cr, нормализованный HB260 ~ 290, Поверхностный высокочастотный гашение HRC50 ~ 55 |

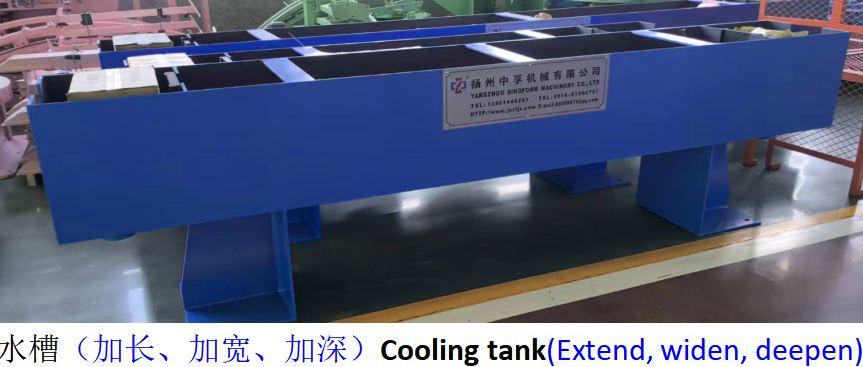

| 4) Охлаждающий бак |
| Функция | Примите тип опрыскивания резервуара для воды, чтобы убедиться, что пробирка достаточно охлаждает. |
| Структура | Сварная конструкция типа коробки, верхняя водяная труба изготавливается в форму распыления для распыления и охлаждения стальной трубы. |
 |

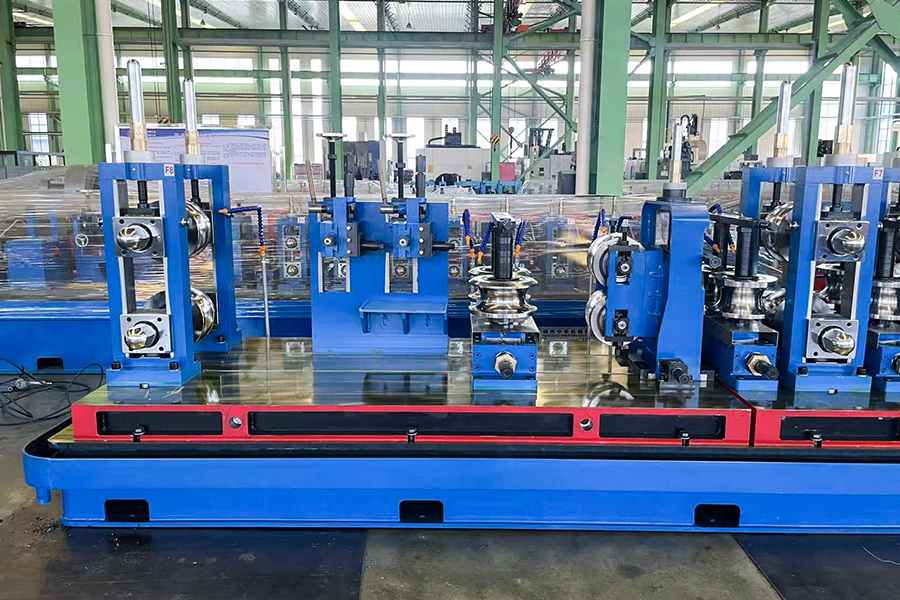

| 5) Машина размеров (6 горизонтальных стендов 6 вертикальных стендов 2 устройства выпрямления) |
| Функция | |
| Функция квадратного устройства с четырьмя рулонами-это онлайн-деформирование стальной трубы в форме точности в квадратную трубу и грубо выпрямить ее для достижения идеальных геометрических размеров и плоскостности. |
| ① Горизонтальная подставка | 6 наборов, так же, как формирование машины |
| ② Вертикальная подставка | 6 наборов, так же, как формирование машины |
| 3) Выпрямление устройства 2 Наборы турецкой головки выпрямляют 2 набора вертикальных роликов (см. Последние турецкие головы выше) |
| Тип выпрямляющего устройства | |
| Турецкие - головы, 360 ° Вращаются |
| Структура | |
| 2/4 - кадра с рулоном, с рулонами, распределенными на той же поверхности, регулируемые горизонтально и вертикально и способны вращаться под определенным углом. Горизонтальные и вертикальные регулировки выполняются с использованием винтовых стержней, в то время как регулировка вращения рамы производится с использованием червячных шестерни. |
| Диаметр вала | Φ35 мм |
| Материал вала | 40cr, нормализованный HB260 ~ 290, поверхностное высокочастотное гашение HRC50 ~ 55 |
| Унижение поверхности |
| 6) Основное управляемое устройство |
| Ездить на пути | |
| Мотор → Редактор → коробка передач → универсальные валы → горизонтальные валы |
| Основная модель двигателя, мощность | 160 кВт DC Motor ， 1 set ； |
| Редуктор | Zly224 ， 1 набор ； |
| Коробка передач | Формирование части ： 7 наборы ； Размеры части ： 6 sets |
| |
| Спиральная коробка передач с зонтиком, с высокой грузоподъемностью, высокой эффективностью передачи и длительным сроком службы. |
| Спиральный зонтик материал передачи ： 20crmnti ， Уличивание поверхности по смену |
| 5 、 Роллер |
| Roll | Материал ： CR12mov ， Твердость термообработки: HRC58 - 62. Резка проволока клавиши и обработка с ЧПУ |
| Выдавшая рулона | Материал ： H13 ， Твердость термообработки: HRC50 - 53. Резка проволока клабов, профиль с ЧПУ токарным станком, рабочая поверхность полировка. |
| Роликовая площадка | Материал ： 45# Сталь. |
| 6.1 、 Горячая режущая пила Клиенты могут выбрать 6.1 или 6.2 |
| Структура | Plc, обычная резка лезвия пилы |
| （1) Максимальный диаметр резки | Φ76 мм |
| （2) Максимальная толщина резки | Δ3,0 мм |
| （3) Длина резки и точность | L = 3 ～ 8m, ≤ ± 3 мм |
| （4) Тип диска | Пневматическая пила подъем и опускание (пилотальная голова увеличена и подкреплена) |
| （5） Размер пилиного лезвия | Φ500 мм × φ65 мм × 2,5/3,0 мм |
| （6） Драйвер мотор | Мотор AC 15 кВт |
| （7） Режущий двигатель | Мотор AC 15 кВт |
| （8） Зажим | Воздушный зажим |
| 6.2 、 Холодная резка пила Клиенты могут выбрать 6.1 или 6.2 |
| Структура | Сервонизируемая резка |
| （ 1 ) 、 Максимальный диаметр резки | Φ76 мм |
| （ 2 ) 、 максимальная толщина резки | Δ3,0 мм |
| （ 3 ) 、 длина резки и точность | L = 4 ～ 8m, ≤ ± 2 мм |
| （ 4 ) 、 тип диска | Сервомотор/шаровой винт/линейный гид |
| （ 5 ) 、 Размер пилы | Φ400mm-hss Высокоскоростная сталь |
| （ 6 ) 、 водительский мотор | 11 кВт сервоприводный мотор Yaskawa |
| （ 7 ) 、 режущий двигатель | Мотор переменного тока 11 кВт |
| （ 8 ） Кормление двигателя | 1,8 кВт сервоприводы Yaskawa Motor |
| （ 9 ) 、 скорость резки | 20-120 м/мин |
| 7 、 Стол |
| Функция | |
| Функция состоит в том, чтобы ускорить разделение стальных труб, разрезанных на фиксированную длину, и переносить их в область упаковки |
| Двигатель передачи | 2,2 кВт |
| Двигатель переменного тока с регулированием скорости переменной частоты |
| Количество кормляющих роликов | 9 комплектов |
| Длина | 9 м |
| 8、250 кВт высокочастотная сварочная машина |
| Введение | Все оборудование контролируется системой ПЛК для достижения комплексных функций контроля и диагностики разломов, а рабочее состояние оборудования контролируется через ЖК -экран |
| Композиция | Выпрямитель шкаф |
| Инверторский шкаф |
| Охлаждающее устройство |
| Операционная таблица |
| Трансформатор |
| Регулирование скорости постоянного тока |
| 9 、 Цинк -распылительный аппарат (вариант клиента) |
| Обзор | Дуга горит на обоих концах провода в качестве источника тепла, в результате чего проволока расплавится. В то же время сжатый воздух распадает расплавленный проволоку на газовые капли, которые затем распыляются на высокой скорости на поверхность предварительно обработанной заготовки. Сформировать полное покрытие. |
